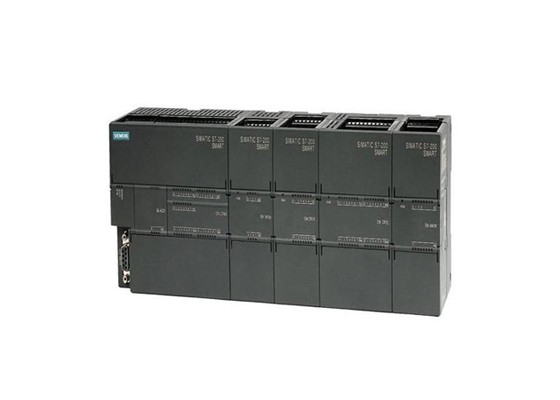

西門子S7-200 SMART
瀏覽：1870 發布日期：2021-01-07 10:04:51
產品亮點
1、機型豐富，更多選擇
提供不同類型、I/O 點數豐富的CPU 模塊，單體I/O 點數可達60 點，可滿足大部分小型自動化設備的控制需求。另外，CPU 模塊配備標準型和經濟型供用戶選擇，對于不同的應用需求，產品配置更加靈活，控制成本。
2、選件擴展，精確定制
新穎的信號板設計可擴展通信端口、數字量通道、模擬量通道。在不額外占用電控柜空間的前提下，信號板擴展能更加貼合用戶的實際配置，提升產品的利用率，同時降低用戶的擴展成本。
3、高速芯片，性能卓越
配備西門子專用高速處理器芯片，基本指令執行時間可達0.15 μs ，在同級別小型PLC 中遙遙領先。一顆強有力的“芯”，能讓您在應對繁瑣的程序邏輯，復雜的工藝要求時表現的從容不迫。
4、以太互聯，經濟便捷
CPU 模塊本體標配以太網接口，集成了強大的以太網通信功能。一根普通的網線即可將程序下載到PLC 中，方便快捷，省去了專用編程電纜。通過以太網接口還可與其它CPU 模塊、觸摸屏、計算機進行通信，輕松組網。
5、三軸脈沖，運動自如
CPU 模塊本體可集成3 路高速脈沖輸出，頻率高達100 kHz，支持PWM/PTO輸出方式以及多種運動模式，可自由設置運動包絡。配以方便易用的向?qū)гO(shè)置功能，快速實現設備調速、定位等功能。
6、通用SD 卡，方便下載
本機集成Micro SD 卡插槽，使用市面上通用的Micro SD 卡即可實現程序的更新和PLC 固件升級，極大地方便了客戶工程師對用戶的服務支持，也省去了因PLC 固件升級返廠服務的不便。
7、軟件友好，編程高效
在繼承西門子編程軟件強大功能的基礎上，融入了更多的人性化設計，如新穎的帶狀式菜單、全移動式界面窗口、方便的程序注釋功能、強大的密碼保護等。在體驗強大功能的同時，大幅提高開發效率，縮短產品上市時間。
8、完美整合，無縫集成
SIMATIC S7-200 SMART 可編程控制器，SIMATIC SMART LINE 觸摸屏和SINAMICS V20 變頻器完美整合，為OEM 客戶帶來高性?xún)r(jià)比的小型自動化解決方案，滿足客戶對于人機交互、控制、驅動等功能的全方位需求。
CPU模塊全新設計，性能卓越
全新的S7-2 0 0 S M A R T 帶來兩種不同類型的C P U 模塊，標準型和經濟型，全方位滿足不同行業、不同客戶、不同設備的各種需求。標準型作為可擴展C P U 模塊，可滿足對I / O 規模有較大需求，邏輯控制較為復雜的應用；而經濟型C P U 模塊直接通過單機本體滿足相對簡單的控制需求。
信號板
對于少量的 I/O 點數擴展及更多通信端口的需求，全新設計的信號板能夠提供更加經濟、靈活的解決方案。
網絡通信
1、豐富的通信端口，集成強大的以太網通信
S7-200 SMAR T CPU 模塊本體集成1 個以太網接口和1 個RS485 接口，通過擴展CM01 信號板，其通信端口數量可增至3 個。可滿足小型自動化設備連接觸摸屏、變頻器等第三方設備的眾多需求。
2、以太網通信
所有CPU 模塊標配以太網接口，支持西門子S7 協議、TCP/IP 協議、有效支持多種終端連接：
· 可作為程序下載端口（使用普通網線即可）
· 與SMART LINE HMI 進行通信
· 通過交換機與多臺以太網設備進行通信，實現數據的快速交互
· 可支持4 個設備通信
3、串口通信
S7-200 SMART CPU 模塊均集成1 個RS485 接口，可以與變頻器、觸摸屏等第三方設備通信。如果需要額外的串口，可通過擴展CM01 信號板來實現，信號板支持RS232/RS485 自由轉換，可支持4 個設備。
串口支持下列協議：
· Modbus-RTU
· PPI
· USS
· 自由口通信
5、與上位機的通信
通過PC Access，操作人員可以輕松通過上位機讀取S7-200 SMART 的數據，從而實現設備監控或者進行數據存檔管理。
（PC Access 是專門為S7-200 系列PLC 開發的OPC 服務器協議，專門用于小型PLC 與上位機交互的OPC 軟件）
運動控制
三軸 100 kHz 高速脈沖輸出，完美實現精確定位
運動控制基本功能
· 標準型晶體管輸出CPU 模塊，ST40/S T60 提供3 軸100 kHz高速脈沖輸出，支持PWM（脈寬調制）和PTO 脈沖輸出
· 在PWM 方式中，輸出脈沖的周期是固定的，脈沖的寬度或占空比由程序來調節，可以調節電機速度、閥門開度等
· 在PTO 方式（運動控制）中，輸出脈沖可以組態為多種工作模式，包括自動尋找原點，可實現對步進電機或伺服電機的控制，達到調速和定位的目的
· CPU 本體上的Q0.0，Q0.1 和Q0.3 可組態為PWM 輸出或高速脈沖輸出，均可通過向?qū)гO(shè)置完成上述功能
PWM 和運動控制向?qū)гO(shè)置
為了簡化您應用程序中位控功能的使用，STEP7- Micro/WIN SMART 提供的位控向?qū)Э梢詭椭趲追昼妰?nèi)全部完成PWM、PTO 的組態。該向?qū)Э梢陨晌豢刂噶睿梢杂眠@些指令在您的應用程序中對速度和位置進行動態控制。
PWM 向?qū)гO(shè)置根據用戶選擇的PWM 脈沖個數，生成相應的PWMx_R UN 子程序框架用于編輯。
運動控制向?qū)?/span>可提供3 軸脈沖輸出的設置，脈沖輸出速度從2 0 H z 到1 0 0 k H z 可調。
運動控制功能特點
· 提供可組態的測量系統，輸入數據時既可以使用工程單位（如英寸或厘米），也可以使用脈沖數
· 提供可組態的反沖補償
· 支持絕對、相對和手動位控模式
· 支持連續操作
· 提供多達32 組運動動包絡，每組包絡可設置16 種速度
· 提供4 種不同的參考點尋找模式，每種模式都可對起始的尋找方向和接近方向進行選擇
運動控制的監控
為了幫助用戶開發運動控制方案，S TEP 7- Micro/WIN SMART 提供運動控制面板。其中的操作、組態和包絡組態的設置使用戶在開發過程的啟動和測試階段就能輕松監控運動控制功能的操作。
· 使用運動控制面板可以驗證運動控制功能接線是否正確，可以調整組態數據并測試每個移動包絡
· 顯示位控操作的當前速度、當前位置和當前方向，以及輸入和輸出LED（脈沖LED 除外）的狀態
· 查看修改在CPU 模塊中存儲的位控操作的組態設置。
